（高槻電器工業）
真空管メーカーが作った
真空管アンプ「Made in JAPAN」
2010年、それまで途絶えていた国産オーディオ真空管を
三極真空管「TA-300B」として復活させた高槻電器工業。
その製造過程で培われた日本のものづくり技術と
オーディオの固定観念に縛られない自由な発想が融合することで、
TA-300Bのための究極の
シングルパワーアンプ「TA-S01」が誕生しました。

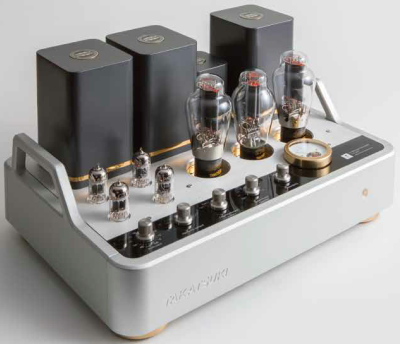

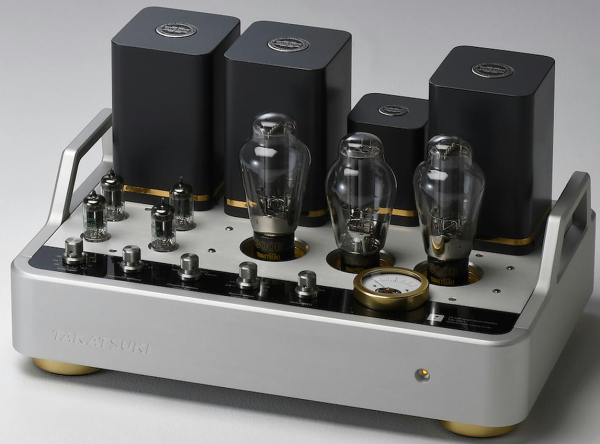

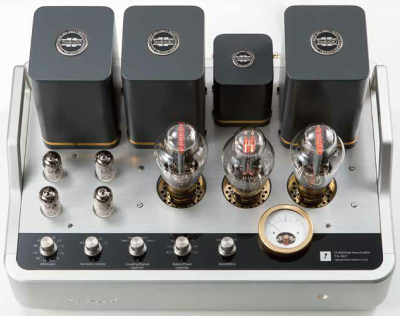

真空管 TA-300B
ステレオ・シングル・パワーアンプ
TAKATSUKI 「TA-S01」
価格： 2,200,000円（税込）
出力： 8Ｗ＋8Ｗ
アンプ形式：3段増幅構成 300Bシングルアンプ
使用真空管：TA300B×2、TA274B×１、12AU7×4
出力トランス： タムラ製 F-2007A
アルミ削り出し 重厚ボディ
W439×H240×D301mm（突起部含まず）、約28kg

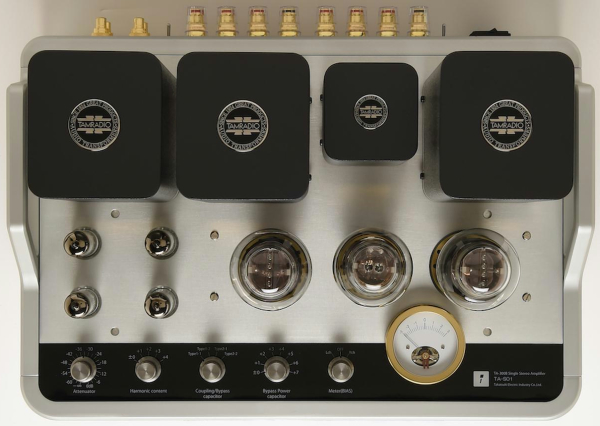

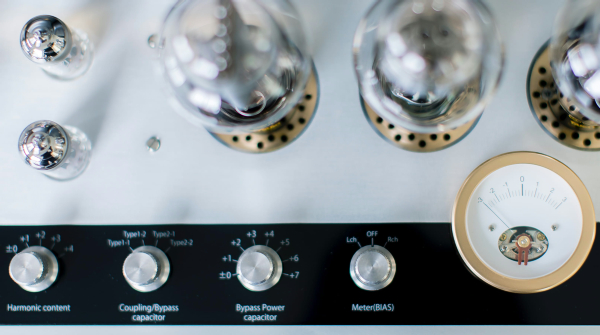

一般的なイコライザー機能とは全く異なる、
より音色の好みを追求できる
3つの音質調整機構を搭載。
＜Harmonic Content＞
高調波成分を調整し、音色の深みを5段階切り替え
＜Coupling / Bypass capacitor＞
段間コンデンサ2種×バイパスコンデンサ2種により
音色を4段階に切り替え
＜Bypass Power capacitor＞
低域の再現性を調整し、低音の響き方を8段階で切り替え
＜TA-S01 詳細＞
電圧増幅段は、出力インピーダンスを低くするために
SRPP回路による2段増幅としました。
これによって、一般的に駆動するのが難しい
300Bという三極出力管を余裕をもって駆動し、
その性能を十二分に引き出しています。
また、B電源の平滑用コンデンサの容量を削減することで、
低域の再現性を向上させました。
このことは、音質のメリットと相反するように、
B電源に含まれるリップル量が相対的に多くなる
リスクを生じさせることになりますが、

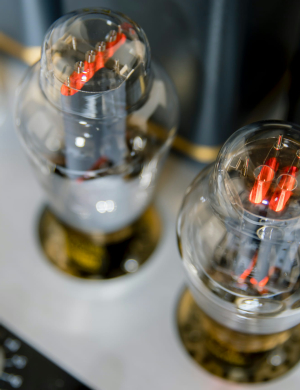

300Bのフィラメント部のハムバランス回路だけでなく、
電圧増幅管の交流で駆動しているヒーター部にも
ハムバランス回路を採用するなどの施策を積み重ねることで、
実用上問題のないレベルまでハムノイズを抑えました。
さらに、平滑用コンデンサを削減した回路構成においても
満足な性能を発揮させるために、
電源トランスは、一般的なステレオ・シングルアンプの
約2倍の出力を持つ、
タムラ製PC-3004Aを使用しています。

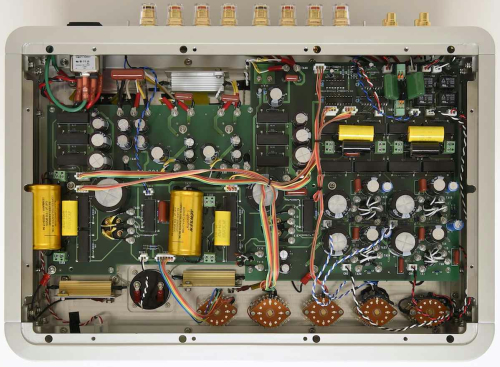

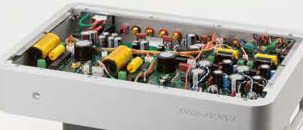

音質調整機構の回路には
多くのパーツを使用していますが、
回路規模の肥大化が引き起こす
本体サイズへの影響を避けるために、
主に音質調整機構の回路をプリント基板に集約しました。
さらに、長期間安定した品質を維持できるよう、
発熱部品は基板の裏に、
熱を嫌う電解コンデンサ類は発熱部品から離すために
基板の表に配置しました。

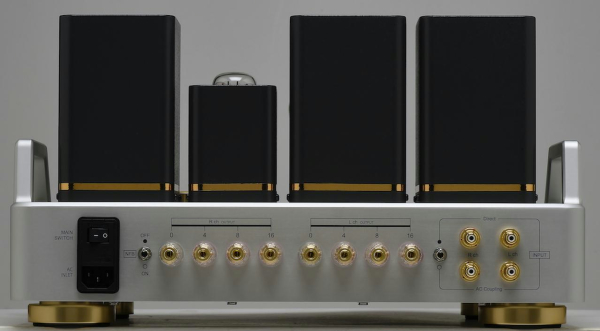

また、電源スイッチは、
接続端子を併せて背面に集約し、
回路構成に極力干渉しないレイアウトにすることで、
音質への悪影響を最大限回避するように配慮しました。
TA-S01を構成するパーツは、
精度や音質の上でクオリティが高く、
最適な性能のものを厳選しました。
TA-300B本来の魅力を存分に
ご堪能頂くため、基本回路には
あえて産業用のコンデンサなどを使い、
音色への余分な色付けを排することを心がけました。
その上で、音質調整機構の回路に
オーディオ向けのパーツを用いることで、
ユーザーの手で好みの味わいを加えられるようにしました。
ソケットのピンには接触抵抗が低く
高精度な削り出しパーツを採用し、
ロータリースイッチは操作感を統一するために
あえて接点数の同じもので揃えるなど、
音質だけにとどまらず、細部の使い心地に至るまで
高いクオリティを追求しました。

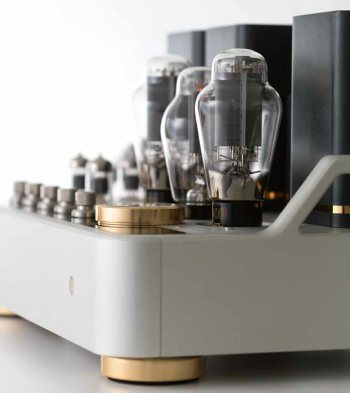

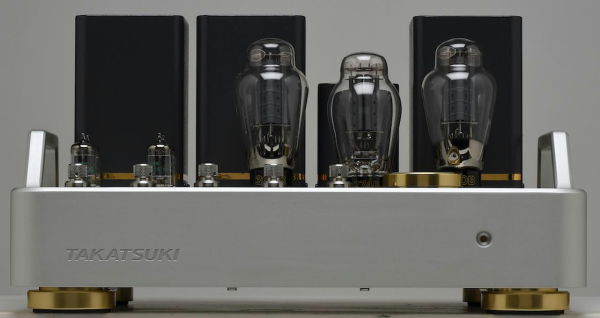

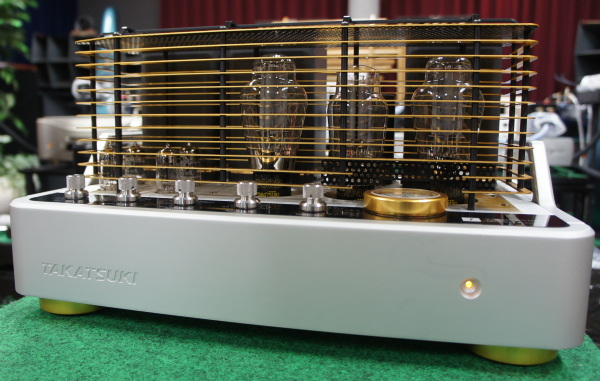

基板と配線を包み込む本体は、
アルミ削り出しの重厚ボディ
アルマイト加工によるマットな表面仕上げ

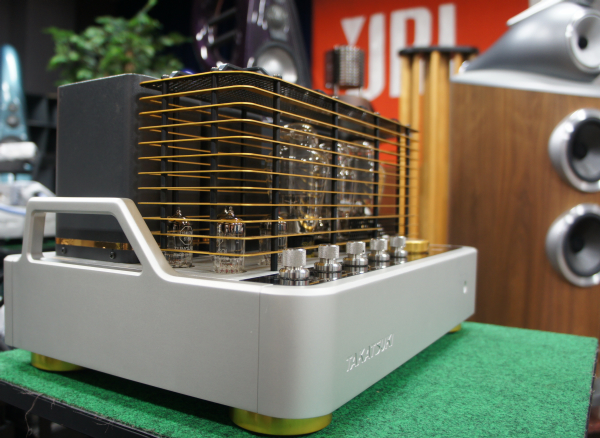

持ち運び時に
重心が不安定になりがちなパワーアンプのために、
デザインのアクセントでもある
持ち手が安定・安全に寄与します。
高槻電器工業の真空管は、
日本国内で造られた部品を90％使用し、
生産は100％ 「Made in JAPAN」です。
さらにガラス加工以外は全て社内生産しています。
真空管に使用しているガラスは、
鉛を含まない環境にやさしい
コバールガラスを使用。
従来の真空管用ガラスに比較して熱にも強く、
常用で300℃の耐熱性を十分に確保しています。
プレートは国内の金属メーカーに3種類の金属を重ねて
圧延するところからオーダーし、
専用の金型でプレスしています。
スプリングは、
厳選したタングステン線を
国内のスプリングメーカーで制作して
一本一本検査されたものです。
マイカは国内では、ほとんど産出されない為に
インド産のルビーマイカと称される
品質の高いマイカをオーダーメイドしています。
フィラメント心金は、
純度の高い真空用Ｎｉ薄板から
特殊な方法で切り出し、不純物がほとんどない、
耐熱性にも優れた素材を使用しています。
グリッドは
直径の精度を±1μm以下に管理。
グリッドを巻く装置は自社製で、
社内で加工して検査の上で使用しています。
真空管でもっとも重要な電子を放出する
酸化物の原料は国内有数のメーカーより供給を受け、
社内のノウハウを合わせることで
高信頼性・長寿命を達成しています。

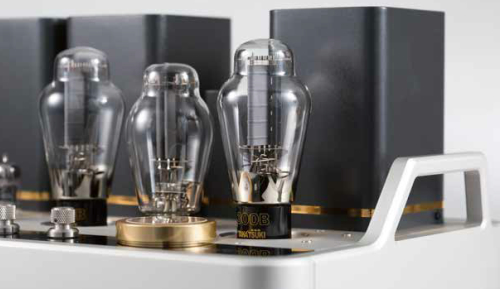

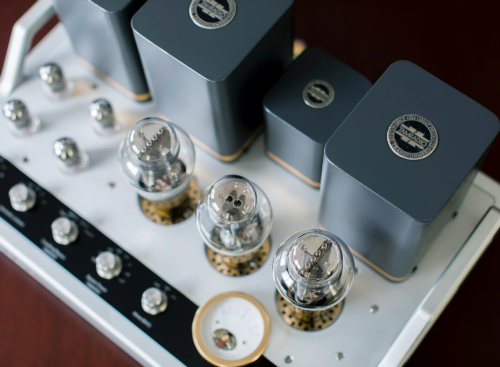

TA-S01に搭載されているTA-300Bは、
グリッドをタングステン線から金線に、
ガラスは「なで肩」形状から「いかり肩」形状に変更した
リニューアルバージョンを搭載しています。

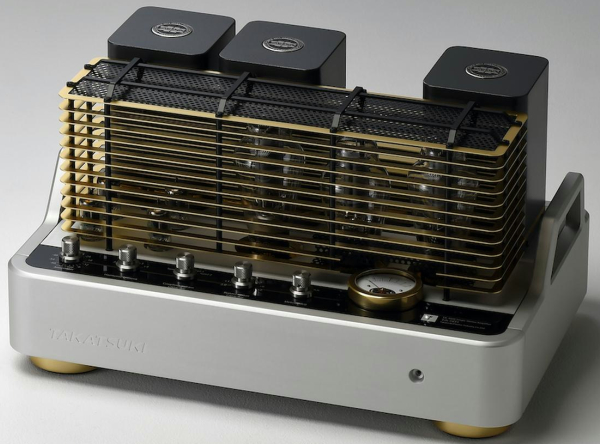

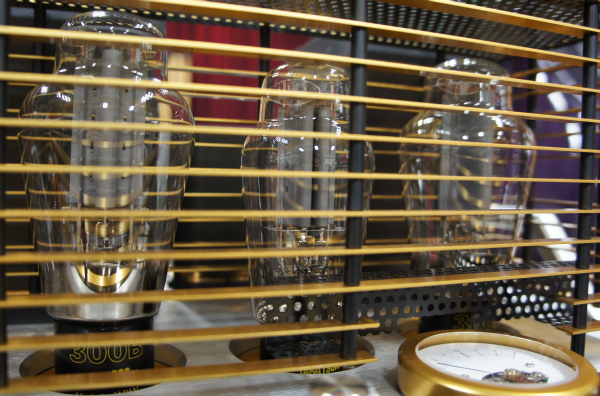

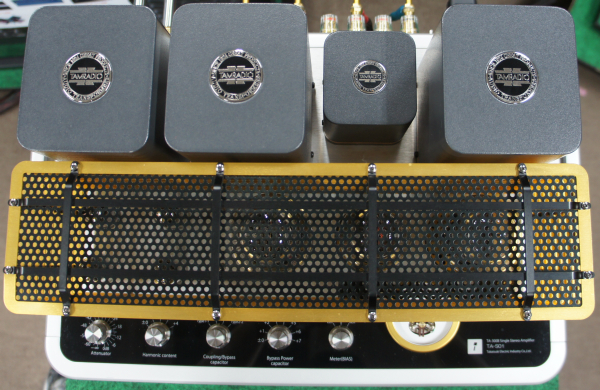

高温になる真空管との接触を防ぐ、ボンネット付属
＜TA-S01 仕様＞
出力： 8Ｗ＋8Ｗ
入力端子： RCA ２系統（Direct／ACカップリング）
入力インピーダンス：100kΩ
出力インピーダンス： 4、8、16Ω（選択式）
アンプ形式：3段増幅構成 300Bシングルアンプ
使用真空管：TA300B×2、TA274B×１、12AU7×4
出力トランス： タムラ製 F-2007A

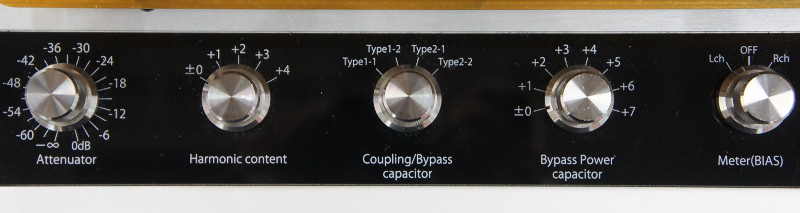

アッテネーター
音質調整つまみ（3種類）
バイアス確認つまみ（左右のバイアス値 確認用）
300Bのバイアス電流確認メーター
バイアス調整つまみ（出荷時に調整済み）
ハムバランサー（60Hz/120Hzハムノイズ）調整つまみ（出荷時に調整済み）
NFB切り替えスイッチ（ダンピングファクターの調整）
寸法：W439×H240×D301mm（突起部含まず）
重量 約28kg
※仕様および外観は、改良のため
予告なく変更される場合がありますのでご了承ください。

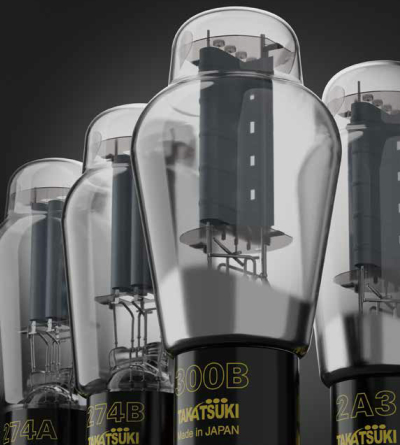

真空管
「Made in JAPAN」
高槻電器工業の真空管は、
国内製の部品を90％使用し、
生産は、100％ 自社工場で完結しています。
製造行程での品質管理には、シビアな管理ポイントを設定。
最終検査では
較正された計測機器を用いて計測を行うことで、
外観においても計測数値においても
確かなクオリティに到達したものだけを出荷しています。

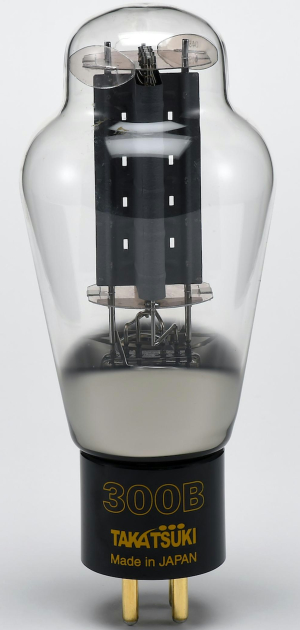

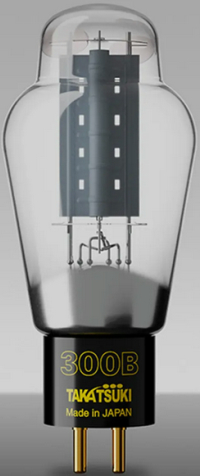

出力真空管
TAKATSUKI 「TA-300B」
ペア価格： 209,000円（税込）
選び抜かれた素材、厳格な品質管理、
国内の自社工場で
ひとつひとつ丁寧に組み上げる妥協の無い拘り、
唯一無二の国産メーカーだから出来る
究極の真空管クオリティ。
ガラス管を通して光る真空管の灯、
大人の贅沢な音を、
どうぞ存分にご堪能ください。
タイプ ST 型真空管
品名 TA-300B
型式 直熱3 極管
フィラメント電圧/ 電流 5V/1.2A AC またはDC
最大プレート電圧 450V
最大プレート電流 100mA
最大プレート損失 40W
整流器

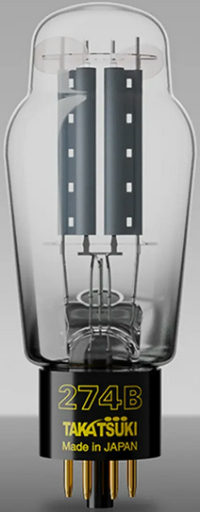

TAKATSUKI 「TA-274B」
1本 価格： 110,000円（税込）
唯一無二の国産メーカーだから出来る
究極の真空管クオリティ
パーツ/加工/真空度/品質管理にこだわり抜いた、
唯一の国産オーディオ真空管メーカーの名に恥じない
高信頼性・高精度な真空管を実現いたしました。
タイプ 双二極管
型式 直熱双二極管
フィラメント電圧/ 電流 5V/2A AC
最大プレート電圧 660V/ プレート毎
最大DC 出力電流 225mA
最大過渡電流 2.5A 20msec 以内
ピークプレート電流 700mA/ プレート毎
整流用双二極管
（4ピンUXベース）

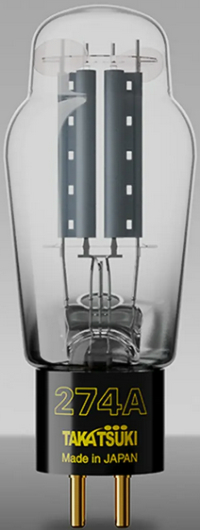

TAKATSUKI 「TA-274A」
1本 価格： 110,000円（税込）
TA-274A
（TA-274Ｂモデルの4ピンUXベース仕様）
完全受注生産モデル
受注後2週間から1ヶ月で納品いたします。
唯一無二の国産メーカーだから出来る
究極の真空管クオリティ
パーツ/加工/真空度/品質管理にこだわり抜いた、
唯一の国産オーディオ真空管メーカーの名に恥じない
高信頼性・高精度な真空管を実現いたしました。
タイプ 双二極管
型式 直熱双二極管
フィラメント電圧/ 電流 5V/2A AC
最大プレート電圧 660V/ プレート毎
最大DC 出力電流 225mA
最大過渡電流 2.5A 20msec 以内
ピークプレート電流 700mA/ プレート毎

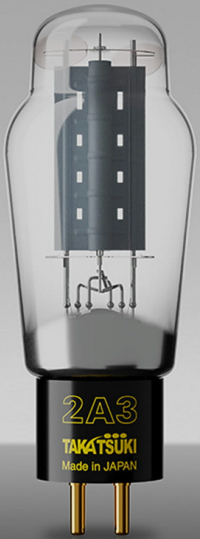

出力真空管
TAKATSUKI 「TA-2A3」
ペア価格： 187,000円（税込）
唯一無二の国産メーカーだから出来る
究極の真空管クオリティ
パーツ/加工/真空度/品質管理にこだわり抜いた、
唯一の国産オーディオ真空管メーカーの名に恥じない
高信頼性・高精度な真空管を実現いたしました。
タイプ ST型真空管
型式 直熱3極管
フィラメント電圧/ 電流 2.5V/2.5A （ACまたはDC）
最大プレート電圧 300V
最大プレート損失 15W
動作特性
プレート電圧 250V
グリッド電圧 -45V
プレート電流 60mA
「Made in JAPAN」
圧倒的なクオリティの 国産オーディオ真空管
高槻電器工業の
真空管に使用しているガラスは、
鉛を含まないコバールガラスを使用。
従来の真空管用ガラスと比較して熱にも強く、
常用で300℃の耐熱性を十分に確保しています。
又、貫通線は従来ジュメット線を使っていましたが、
コバールガラスと熱膨張係数がほぼ同じコバール線を使用して
真空漏れを防止しています。
自社工場で生成されたガラスの厚みは約1mm。
バラつきのない高い精度で製造しています。
プレートは
国内の金属メーカーに3種類の金属を
重ねて圧延するところからオーダーし、
専用の金型でプレス。
組み立ては、
300Bと2A3では8カ所のカシメと20カ所の溶接、
274Bでは10カ所のカシメと16カ所の溶接によって強度を高め、
プレート幅の測定には、
自社製のレーザー式寸法測定器を使用し、
誤差の解消に努めています。
TA-300B、2A3で使用しているスプリングは、
厳選したタングステン線を用いて
国内のスプリングメーカーで製作し、
一本一本検査されています。
国内でほとんど産出されないマイカは、
インド産のルビーマイカと称される
品質の高いマイカを
オーダーメイドしています。
フィラメント心金は、
不純物がほとんどなく耐熱性にも優れた
真空用Ni薄板から特殊な方法で切り出しています。
その形状は熱が逃げるのを防止し、
均一に発熱するように設計されています。
電子を放出させるための酸化物の原料は、
国内有数のメーカーより供給を受けています。
長期間にわたって安定した高いエミッションを得るために、
半導体・電子機器の製造で培われた、
精密で高度な技術力が活かされています。
グリッドは厳選されたタングステン素材を
ダイス引きよりオーダーしており、
その直径の精度は±1μm以下に管理。
さらなる品質向上を求め、
金メッキ加工を施しました。
真空管の上部のマイカには、
製造密番がレーザーで刻印されています。
品質に問題があった場合、
この番号を元に製造年月日や
使用した材料などが調査できますので、
お買い上げの後も密番を確認することで
効率的に真空管の製造履歴を追跡することが可能です。
