AC2_ホームシアター　スピーカー JBL

JBL
スピーカーシリーズ

JBL 「HDI」シリーズ

「HDI Series」は、

HDIホーンによる優れた空間表現と

バッフルをユニット幅いっぱいに狭めたスリムなキャビネット、

コーナーの無いラウンドシェイプにより、広く明瞭な音場再生能力を誇ります。

シックなグレイ・オークのリアルウッド・フィニッシュは

あらゆるインテリアにマッチします。

＜HDI シリーズの特徴＞

新開発コンプレッションドライバーによる明瞭な中高音域再生

JBLプロフェッショナルが開発し、

スタジオモニター「Model 4367」や「Model 4349」に搭載されている

D2ドライバー技術から派生した、強力なネオジム・リングマグネットと

25mm径Teonex®製リングダイアフラムを用いた、

新開発コンプレッションドライバー「2410H-2」を採用。

軽量なTeonex®製ダイアフラムを剛性の高いV断面のリング計上に成形した

Vシェイプ・リングダイアフラムが不要な分割振動を抑え

30kHzを超える超高音域まで解像度の高い優れた再生能力を発揮。

ジェットノズルを思わせるアルミダイキャスト製センターコーンとアウターリングにより、

25mm径リングダイアフラムによる音響出力を12.5mm径の開口部へ集中させる

コンプレッション構造がダイアフラムの振幅を抑え、歪みを最小化。

25mm径ボイスコイルと強力なネオジム・リングマグネットにより

必要かつ十分な音響出力を確保。

鮮明な立体音像イメージを創出するHDI(High Definition Imaging)ホーン

スタジオモニター「Model 4367」や「Model 4349」にも搭載されている

先進のHDI-Xウェーブガイド・ホーン技術用いた、新世代の定指向性ホーンを採用。

広い周波数帯域に渡って、水平方向100°×垂直方向80°の

安定した指向性パターンを発揮する

HDI(High Definition Imaging)ウェーブガイド技術が、

リスニングルームの影響を抑えながら広いリスニングスポットを提供。

独自のウェーブガイド・パターンが鮮明な立体音像イメージを創出。

ダイナミックな低音域を再生する

先進のアルミ・マトリックスコーン採用の低歪高出力ウーファー

振動板に軽量・高剛性のアルミ・マトリックスコーンを採用。

分割振動を抑え、ダイナミックな低音再生を果たします。

エッジには高い耐久性と柔軟性を併せ持つ

SBRフォームラバー・ハーフロールエッジを採用。

良質な素材と最適化されたエッジ形状が優れたリニアリティと大振幅特性を発揮。

ポールピース長を延長し、前後対称磁界の形成を果たした新型SFG磁気回路を採用。

大型フェライトマグネットにアルミスタビライザー、

コッパ―ショートリングを組み合わせることで高調波歪を低減し、

ロングボイスコイル設計により優れた大振幅特性を実現した強力な駆動部を搭載。

HDI-3800には200mm径ウーファー「JW200AL-12」、

HDI-3600には165mm径ウーファー「JW165AL-12」をそれぞれ3基搭載。

最上部のウーファー1基と下の2基のウーファーをスタガー接続することで、

中音域の定位の明瞭化とトリプルウーファーによる重低音再生を両立。

ユニット幅いっぱいにバッフルを狭めたスリムな高剛性キャビネット

キャビネットサイドへと自然につながるホーン開口部とウーファートリムリングにより、

突出を無くしたフラッシュサーフェース・マウントを採用し、

コーナーを持たないラウンド形状とすることで輻射を防いだ先進のキャビネット構造。

ユニット幅いっぱいにバッフルを狭めたスリム設計と相まって、

HDIホーンの特性を最大限に生かした優れた空間再現性を発揮。

内部にブレーシングによる綿密な補強を施すことで

強力なウーファーによるバックプレッシャーを寄せ付けない高い剛性を確保。

底板にはボトム・ベースボードを追加し、補強と共に床面への振動伝達を低減。

フロア型モデル「HDI-3800/HDI-3600」にはベース裏にラバーフットを装備。

高さ調整が可能なスパイク足も付属。

JBLコンシューマーモデルの特徴であるリアポート型バスレフ方式を採用。

キャビネット内外のポート開口部に大きなフレアを設け、

大振幅時における大量の空気の流入出をスムーズにし、

ポートチューニングに伴うQの急激な上昇を抑え、

自然なバスレフ効果を生むスリップストリーム設計のツインポートを採用。

※HDI-1600はシングルポートです。

バイワイヤリング/バイアンプ対応の

金メッキ・バインディングポスト方式のデュアルターミナルを採用。

フロア型モデルには低音域用と高音域用フィルター回路を

基板ごと分離独立し装備させたセパレート型ネットワークを採用し、相互干渉を追放。

シックなグレイ・オークのリアルウッド・フィニッシュは

ベースボードを除く豪華な5面仕上げ。

ネジ等の露出の無いフラッシュマウントとラウンドキャビネットによる

回析効果を妨げないマグネット・マウント式フロントグリルは、

バッフル全面を覆うデザインながら、ホーン部の開口率を大きく確保した

フレーム構造により装着時の中高域の減衰を抑えています。

3 × 200mm 径 2.5 ウェイ・フロア型スピーカー

JBL「HDI-3800」

価格： 330,000円（税込）／1本

＜仕様＞

タイプ 3×200mm径 2.5ウェイ・フロア型

低域ユニット 200mm径アルミ・マトリックスコーン (JW200AL-12)×3

高域ユニット 25mm径 Teonex®製

Vシェイプ・リングダイアフラム・コンプレッションドライバー（2410H-2）

+HDI – Xウェーブガイドホーン

推奨アンプ 25W～300W

公称インピーダンス 4Ω

出力音圧レベル（2.83V/1m） 92dB

周波数特性（-6dB） 37Hz～30kHz

クロスオーバー周波数 800Hz、1.8kHz

入力端子金メッキデュアル・バインディングポスト型

エンクロージャー形式ツイン・リアポート・バスレフ方式

キャビネット仕上げ 5面グレイ・オーク・サテン仕上げ

外形寸法グリル/足/突起物含む W300 ×H1138 ×D418mm

本体重量 38kg（1本）

付属品グリル、スパイク×4

3 × 165mm 径 2.5 ウェイ・フロア型スピーカー

JBL「HDI-3600」

価格： 242,000円（税込）／1本

＜仕様＞

タイプ 3×165mm径 2.5ウェイ・フロア型

低域ユニット 165mm径アルミ・マトリックスコーン (JW165AL-2)×3

高域ユニット 25mm径 Teonex®製

Vシェイプ・リングダイアフラム・コンプレッションドライバー（2410H-2）

+HDI – Xウェーブガイドホーン

推奨アンプ 25W～250W

公称インピーダンス 4Ω

出力音圧レベル（2.83V/1m） 90dB

周波数特性（-6dB） 38Hz～30kHz

クロスオーバー周波数 900Hz、2.0kHz

入力端子金メッキデュアル・バインディングポスト型

エンクロージャー形式ツイン・リアポート・バスレフ方式

キャビネット仕上げ 5面グレイ・オーク・サテン仕上げ

外形寸法グリル/足/突起物含む W255 ×H1026 ×D342mm

本体重量 28kg（1本）

付属品グリル、スパイク×4

165mm 径 2 ウェイ・ブックシェルフ型スピーカー

JBL「HDI-1600」

価格： 132,000円（税込）／1本

専用スピーカースタンド「HDI-FS」

価格： 66,000円（税込）／ペア

＜仕様＞

タイプ 165mm径 2ウェイ・ブックシェルフ型

低域ユニット 165mm径アルミ・マトリックスコーン (JW165AL-4)

高域ユニット 25mm径 Teonex®製

Vシェイプ・リングダイアフラム・コンプレッションドライバー（2410H-2）

+HDI – Xウェーブガイドホーン

推奨アンプ 15W～200W

公称インピーダンス 4Ω

出力音圧レベル（2.83V/1m） 85dB

周波数特性（-6dB） 40Hz～30kHz

クロスオーバー周波数 1.9kHz

入力端子金メッキデュアル・バインディングポスト型

エンクロージャー形式リアポート・バスレフ方式

キャビネット仕上げ 5面グレイ・オーク・サテン仕上げ

外形寸法グリル/足/突起物含む W230 ×H384 ×D293mm

本体重量 10kg（1本）

付属品グリル、フィートパッド×4

JBL 「STUDIO 6」シリーズ

PolyPlasコーンの最高レベルの音質を楽しみ、

コンサート・グレードの正確さと音響効果を高める

スピーカードライバーのパワーが生み出す世界に驚嘆してください。

HDイメージング・ウェーブガイドと

コンプレッション・ドライバーの組み合わせが

心を揺さぶるサウンドを実現します。

＜STUDIO 6 シリーズの特徴＞

広いサービスエリア全体にわたり、

フラットな周波数特性と均一な音圧でサウンドを届けることのできる

JBLプロ独自の High Definition Imaging (HDI)ホーンを搭載。

正確な音像定位と共に明るく明瞭なJBLトーンをリスニングルームに響き渡らせます。

高分子系素材 Teonex（R) ダイアフラムと

強力なネオジム・リングマグネットを採用した25mm径コンプレッションドライバー装備。

高い感度と繊細な表現力を誇ります。

軽さと剛性を両立した

PolyPlas TM（ポリマーコーティング･ファイバーセルロースコーン・ウーファーと

ミッドレンジ (STUDIO 698のみ)採用。

対称磁界を形成するT型ポールピース構造と

変調歪低減技術を組み合わせた独自のSFG 磁気回路を搭載し、

小音量時から大音量時まで、歪の少ないクリアーな中低域再生を実現。

JBLならではのリズミカルな低音再生と明瞭なボイスレンジ再生に貢献します。

STUDIO 698/680のフロアスタンディング・モデルには、

中高域と低域のフィルター回路を入力端子ごと分離独立させ、

混変調歪の発生を抑えたデュアルターミナル方式を採用。

金メッキ仕様のショートバーを取り外して

バイワイヤリング接続、バイアンプ駆動も楽しめます。

ポートノイズを抑えるフレアー付きバスレフダクトを

キャビネット背面 (STUDIO 660Pは底面)に設けた

JBL伝統のバスレフ式エンクロージャー採用 (STUDIO 625Cは密閉型)。

前後バッフルから緩やかなカーブを描くサイドパネルへと

シームレスにつながる角の無い優美なキャビネット構造が

輻射を抑え豊かな音場再現を果たします。

ハイグロス・ブラック仕上げのボトムプレートが剛性アップと共に豪華さを演出。

フロアスタンド・モデルには付属のスパイク足の取り付けが可能。

JBL「STUDIO 698W」

価格： 154,000円（税込）／1本

＜仕様＞

デュアル8インチ＋6インチ中音域ユニット、

3ウェイ　コンプレッションドライバー・フロア型スピーカー

6インチ (152mm) PolyPlas中音域トランスデューサー

デュアル8インチ (203mm) コーン低音域トランスチューサー

1インチ (25mm) 高音域コンプレッションドライバー搭載の

ハイデフィニション・オーディオ・イメージング・ウェーブガイド

推奨アンプ出力：最大250W

周波数特性：36Hz～40kHz

感度：90dB @ 1M, 2.83V

公称インピーダンス：6Ω

クロスオーバー周波数：320Hz, 1.8kHz

筐体タイプ：システム背面にバスレフポート

寸法：W300 × D400 × H1058mm

重量：35.84 kg

JBL「STUDIO 680W」

価格： 110,000円（税込）／1本

＜仕様＞

デュアル6.5インチ (165mm) PolyPlas低音域ウーファー

1インチ (25mm) 高音域コンプレッションドライバー搭載の

ハイデフィニション・オーディオ・イメージング・ウェーブガイド

推奨アンプ出力：最大200W

周波数特性：38Hz～40kHz

感度：88dB @ 1M, 2.83V

公称インピーダンス：6Ω

クロスオーバー周波数：600Hz, 1.8kHz

筐体タイプ：システム背面にバスレフポート

寸法：W230 × D300 × H1005mm

重量：22.64 kg

JBL「STUDIO 630W」

価格： 132,000円（税込）／ペア

シングル6.5インチ、2ウェイ

コンプレッションドライバー・ブックシェルフ型スピーカー

＜仕様＞

6.5インチ (165mm) PolyPlas低音域ウーファー

1インチ (25mm) 高音域コンプレッションドライバー搭載の

ハイデフィニション・オーディオ・イメージング・ウェーブガイド

推奨アンプ出力：最大150W

周波数特性：45Hz～40kHz

感度：85dB @ 1M, 2.83V

公称インピーダンス：6Ω

クロスオーバー周波数：1.9 kHz

筐体タイプ：システム背面にバスレフポート

寸法：W230 × D280 × H372mm

重量：9.02 kg

JBL「STUDIO 620W」

価格： 104,500円（税込）／ペア

シングル5.25インチ、2ウェイ

コンプレッションドライバー・ブックシェルフ型スピーカー

＜仕様＞

5.25インチ (133mm) PolyPlas低音域ウーファー

1インチ (25mm) 高音域コンプレッションドライバー搭載の

ハイデフィニション・オーディオ・イメージング・ウェーブガイド

推奨アンプ出力：最大100W

周波数特性：50Hz～40kHz

感度：84dB @ 1M, 2.83V

公称インピーダンス：6Ω

クロスオーバー周波数：2.3 kHz

筐体タイプ：システム背面にバスレフポート

寸法：W190 × D240 × H312mm

重量：6.88 kg

JBL「STUDIO 625C W」

価格： 77,000円（税込）／1本

デュアル5.25インチ、2.5ウェイ・

コンプレッションドライバー・センタースピーカー

＜仕様＞

デュアル5.25インチ (133mm) PolyPlas低音域ウーファー

1インチ (25mm) 高音域コンプレッションドライバー搭載の

ハイデフィニション・オーディオ・イメージング・ウェーブガイド

推奨アンプ出力：最大150W

周波数特性：64Hz～40kHz

感度：85dB @ 1M, 2.83V

公称インピーダンス：6Ω

クロスオーバー周波数：1.7 kHz

筐体タイプ：密閉型筐体

寸法：W440 × D190 × H190mm

重量：8.62 kg

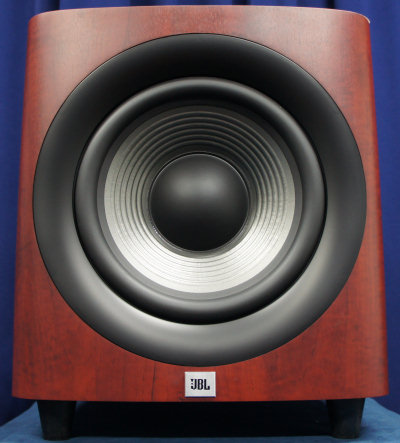

JBL「STUDIO 660P W」

価格： 176,000円（税込）／1本

1000W アンプ内蔵、

12インチ・パワードサブウーファーシステム

＜仕様＞

12インチ (300mm) PolyPlas 低音域ウーファー

内蔵アンプ出力：500W RMS (1000W ダイナミック)

周波数特性：28Hz～150kHz

クロスオーバー周波数：50Hz～150Hz (可変) 24dB/オクターブ

入力：ラインレベルLFE入力1

筐体タイプ：システム下部にバスレフポート

電源電圧：100V, 50/60Hz

消費電力：600W（最大）、0.5W未満（スタンバイ時）

寸法：W420 × D435 × H470mm

重量：25.1 kg

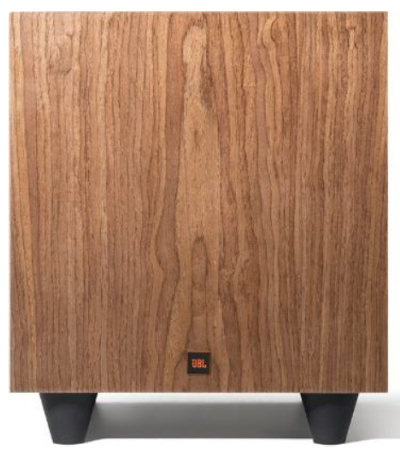

JBL「L10cs」

価格： 99,000円（税込）／1台

大口径250mmウーファーユニットを搭載

250W (RMS) / 500W (dynamic)出力の強力パワーアンプ内蔵

シンプルなRCA入力対応

便利なオートパワーオン/オフ機能

連続可変調整可能なクロスオーバー搭載により、

幅広いスピーカーとの組み合わせが可能

底面にユニットを装着することで置き場所を選ばず最適な低域増強が果たせる

ダウンファイリング型デュアル・リアバスレフ方式を採用

ウォールナット突板仕上げを採用

「JBL L10cs」は、

音質面では大口径250mm径ポリセルロース・ホワイトコーン・ウーファーを搭載。

このウーファーユニットを強力な250W出力の内蔵アンプにより

駆動することで大迫力の低域再生を実現します。

機能面では、オートパワーオン/オフ機能、

連続可変調整が可能なクロスオーバー、フェーズ切替、ボリューム調整と

パワードサブウーファーに必要とされる基本機能をすべて装備。

さらにウォールナットのリアルウッド仕上げを特徴とするエレガントなキャビネットを採用し、

あらゆる室内装飾にシームレスに溶け込むように設計されています。

形式ダウンファイリング型デュアル・リアバスレフ方式パワードサブウーファー

ユニット 250mm径ポリセルロース･ホワイトコーン・ウーファー

内蔵アンプ 250W (RMS) / 500W (Dynamic)

クロスオーバー周波数 50Hz ～150Hz（連続可変）、-24dB/oct.

周波数特性 32Hz ～クロスオーバー周波数設定値

入力 RCA×1

操作機能オートスタンバイのオン/オフ設定、フェーズの切り替え、ボリューム調整

消費電力 Standby : 0.5W以下 / Max : 335W

寸法（幅×高さ×奥行き） 335×390×395mm（脚含む）

重量 14.1kg

JBL「STAGE XD-5」

49,500円／税込（ペア）

カラーブラック、ホワイト

W182.1×H249.9×D161.8mm、2.5kg

全天候型スピーカーとして屋外などの過酷な環境でも安心して使用いただけるよう、

防水・防塵規格IP67を取得。

（粉塵がスピーカー内部に侵入しなく、水深1mの水中にスピーカーを

最大30分間入れても浸水しないと定義されています。）

屋内はもちろんのこと、テラスや中庭などプライベートな屋外空間においても

高品位なJBLサウンドをお楽しみいただけます。

1986年に発売されて以来、四半世紀以上に渡りロングランヒットを続ける

JBLのマルチパーパス・スピーカー「CONTROLシリーズ」の機能と使いやすさを踏襲。

JBLプロフェッショナルが開発した

HDI（TM）（High-Definition Imaging）ホーンを搭載した

25mm径アルミダイアフラム・ドームツイーターと

ポリセルロース・コーン採用の130mm径ウーファーにより、

サイズを超えたパワフルなサウンドはもちろん、

リスニングエリアのどこにいても鮮明かつ自然な音響バランスを実現しています。

壁面への取り付けが簡単にできる、

スイーベル・ボールマウント式ブラケットを付属。

部屋のデッドスペースが有効活用でき、

スピーカーを目立たせず部屋の雰囲気に溶け込ませます。

上下左右のスピーカー角度の調整も可能で、

部屋の隅々まで音楽をお届けします。

「Stage Architecturalシリーズ」共通の、

グリル外周のベゼルが無い「ベゼルレスデザイン」と

「マグネットキャッチグリル」を採用。

取り付けた際の存在感を大幅に削減、

居住空間のインテリア性を損なうことなく設置することが可能です。

グリルに取り付けられたJBLロゴバッジにはスピーカーの縦横設置に合わせて

回転可能なローテーション機構を採用しています。

形式全天候型2ウェイ･コンパクトスピーカー

カラーブラック、ホワイト

構成 2ウェイ 130mm径ポリセルロース･ウーファー

HDI（TM）（High-Definition Imaging）ホーン付

25mm径アルミニウム・ドームツイーター

インピーダンス 6Ω

推奨アンプ出力 20～100W(RMS)

出力音圧レベル 86dB (2.83V/1m)

周波数特性 75Hz～25kHz (-6dB)

クロスオーバー周波数 2.5kHz

防水・防塵規格 IP67

（粉塵がスピーカー内部に侵入しなく、水深1mの水中にスピーカーを

最大30分間入れても浸水しないと定義されています。）

寸法（幅×高さ×奥行き） 182.1×249.9×161.8(グリル含む)mm

重量（1台） 2.5kg(グリル含む)

付属品グリル、壁取付用ブラケット、ゴム足、グリル取り外しツール、取扱説明書

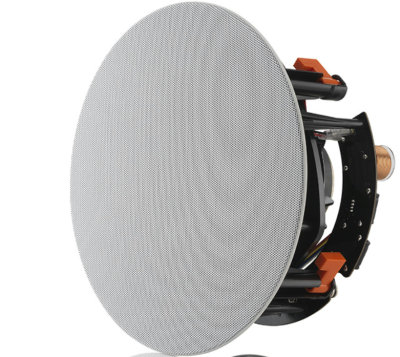

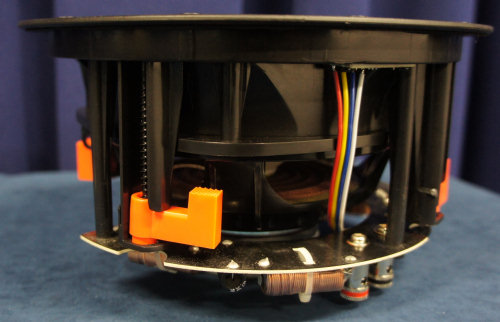

埋込型スピーカー

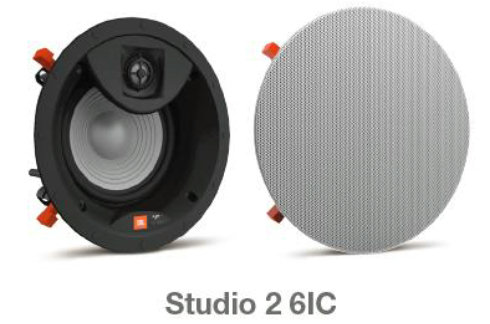

Studio 2 アーキテクチュアル・シリーズ
